Инжекторы или сплиттеры? Поможем узнать!
16 мая 2022 10:43
// Советы покупателям
Сплиттер или инжектор? Сейчас попробуем разобраться.
Начнём с того, что эти два устройства связаны с технологией PoE (Power over Ethernet) - технология, позволяющая по сетевому кабелю передавать электроэнергию. Например, чтобы подключиться удалённо к IP камере видеонаблюдения потребуется два кабельных подключения, но если она включена с поддержкой PoE, то потребуется всего одно, ведь сетевой кабель будет передавать и питание.
Сплиттеры и инжекторы предназначены для передачи электроэнергии и данных по кабелям к устройствам, которые не имеют поддержку PoE.
Когда передачу данных и подачу электропитания обеспечивает единая кабельная инфраструктура, без хорошего проектирования и правильных методов проверки многое может пойти не так. Обязательными условиями для беспрепятственного развертывания являются глубокие знания спецификаций электропитания и передачи данных для развертываемых устройств, а также понимание характеристик существующей или новой кабельной инфраструктуры, которая будет использоваться для соединения устройств и источников электропитания.

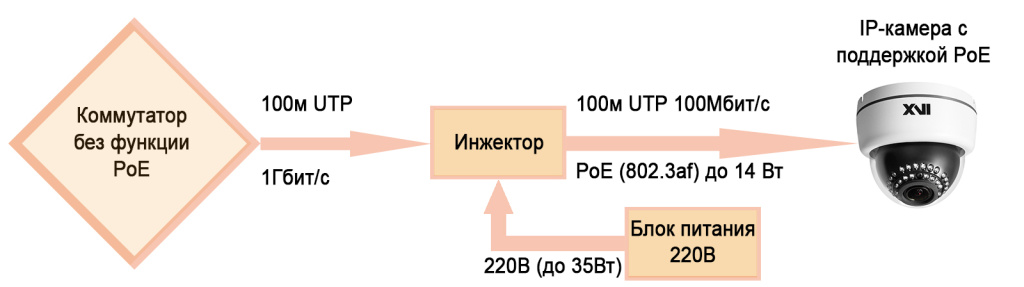

PoE-инжектор передаёт с отдельного источника питания энергию к оборудованию с PoE, а коммутатор без поддержки PoE пересылает через инжектор сигнал с данными в наше устройство. Между самой IP камерой видеонаблюдения и инжектором проходит сетевой кабель с электроэнергией от стороннего источника питания и данными от коммутатора. PoE инжектор используют обычно, когда под рукой нет розетки на 220В, а также прокладка UTP кабеля окажется дешевле и быстрее силового. Ниже представлена наглядная схема работы инжектора:
PoE-сплиттер - это устройство, предназначенное для выделения линии с постоянным напряжением в 12В. В количестве передаваемого напряжения есть разные варианты. Здесь ситуация обратная. Из коммутатора с поддержкой PoE устройство переносит электроэнергию и данные в камеру без её поддержки. Второе отличие в том, что через сплиттер напрямую из коммутатора с PoE передаются через силовой кабель без сторонних источников питания энергию и данные. Момент передачи данных/электроэнергии присутствует не только на пути от устройства к IP камере видеонаблюдения, но и от самого коммутатора из-за изначальной поддержки в нём этой технологии. Визуально эту систему вы так же можете посмотреть ниже на схеме:
Начнём с того, что эти два устройства связаны с технологией PoE (Power over Ethernet) - технология, позволяющая по сетевому кабелю передавать электроэнергию. Например, чтобы подключиться удалённо к IP камере видеонаблюдения потребуется два кабельных подключения, но если она включена с поддержкой PoE, то потребуется всего одно, ведь сетевой кабель будет передавать и питание.
Сплиттеры и инжекторы предназначены для передачи электроэнергии и данных по кабелям к устройствам, которые не имеют поддержку PoE.
Когда передачу данных и подачу электропитания обеспечивает единая кабельная инфраструктура, без хорошего проектирования и правильных методов проверки многое может пойти не так. Обязательными условиями для беспрепятственного развертывания являются глубокие знания спецификаций электропитания и передачи данных для развертываемых устройств, а также понимание характеристик существующей или новой кабельной инфраструктуры, которая будет использоваться для соединения устройств и источников электропитания.
PoE-инжектор передаёт с отдельного источника питания энергию к оборудованию с PoE, а коммутатор без поддержки PoE пересылает через инжектор сигнал с данными в наше устройство. Между самой IP камерой видеонаблюдения и инжектором проходит сетевой кабель с электроэнергией от стороннего источника питания и данными от коммутатора. PoE инжектор используют обычно, когда под рукой нет розетки на 220В, а также прокладка UTP кабеля окажется дешевле и быстрее силового. Ниже представлена наглядная схема работы инжектора:
PoE-сплиттер - это устройство, предназначенное для выделения линии с постоянным напряжением в 12В. В количестве передаваемого напряжения есть разные варианты. Здесь ситуация обратная. Из коммутатора с поддержкой PoE устройство переносит электроэнергию и данные в камеру без её поддержки. Второе отличие в том, что через сплиттер напрямую из коммутатора с PoE передаются через силовой кабель без сторонних источников питания энергию и данные. Момент передачи данных/электроэнергии присутствует не только на пути от устройства к IP камере видеонаблюдения, но и от самого коммутатора из-за изначальной поддержки в нём этой технологии. Визуально эту систему вы так же можете посмотреть ниже на схеме:
