Коммутатор XVI SWP1508, 10_портов: 8_портов 100Мбит/с с PoE + 2_порта 1Гбит/с, 96Вт

Описание

XVI SWP1508 — это 10-портовый неуправляемый коммутатор с функцией Power over Ethernet (PoE), разработанный для построения простых и надежных сетей с питанием подключенных устройств по одному кабелю. Модель ориентирована на домашних пользователей и малый бизнес, идеально подходит для организации систем видеонаблюдения (IP-камеры), беспроводных точек доступа и других сетевых устройств.

Ключевые характеристики и особенности:

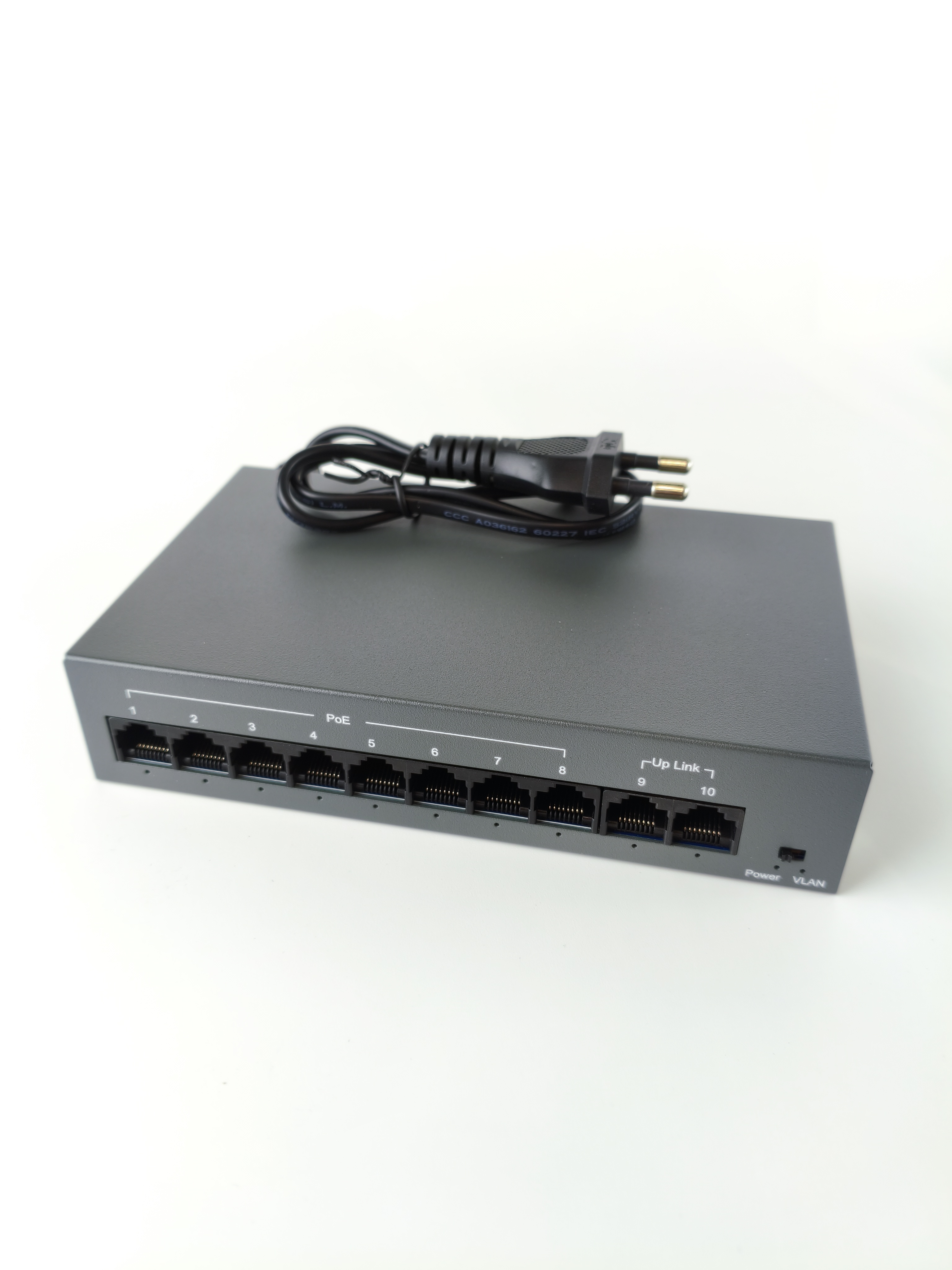

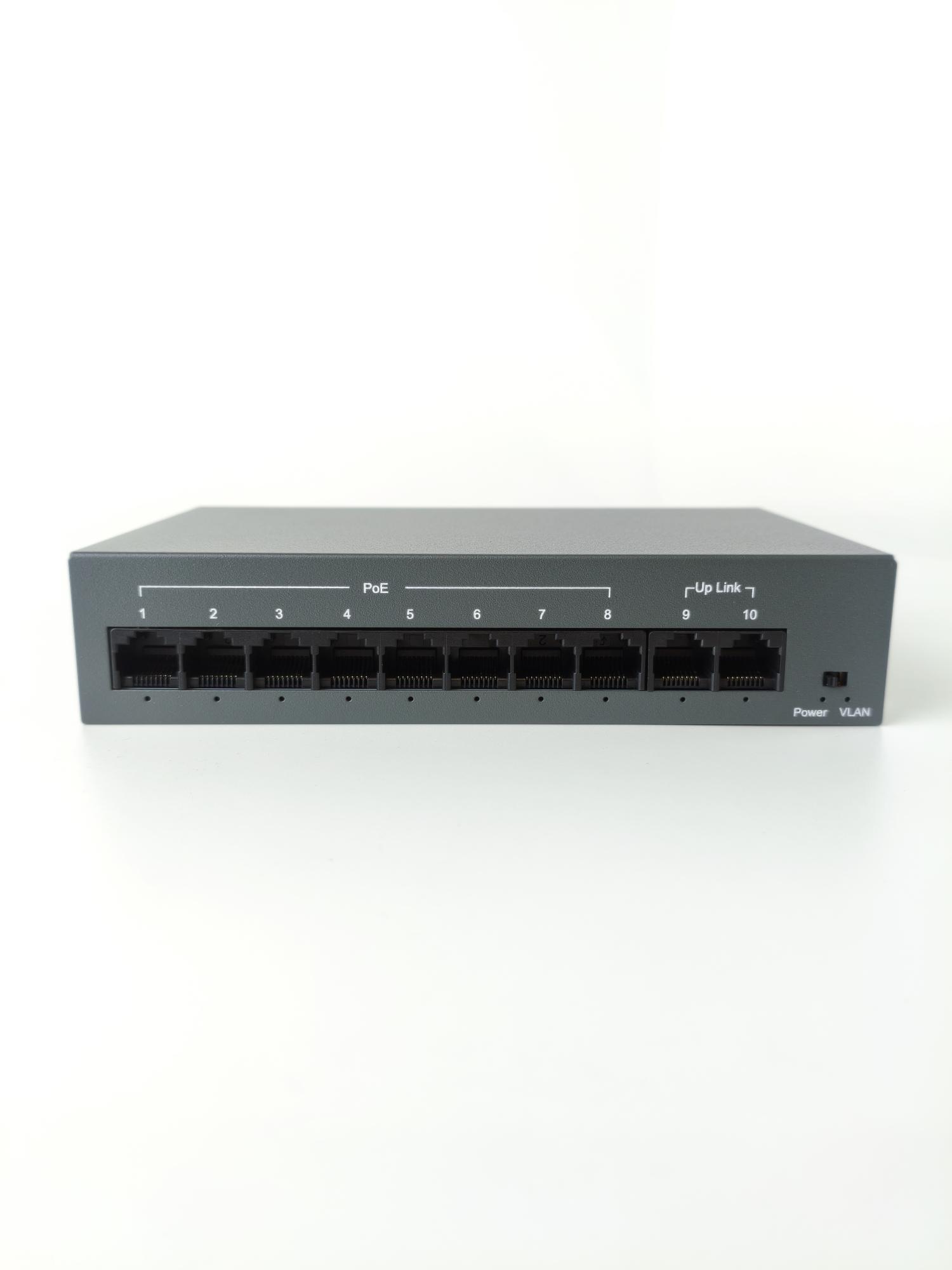

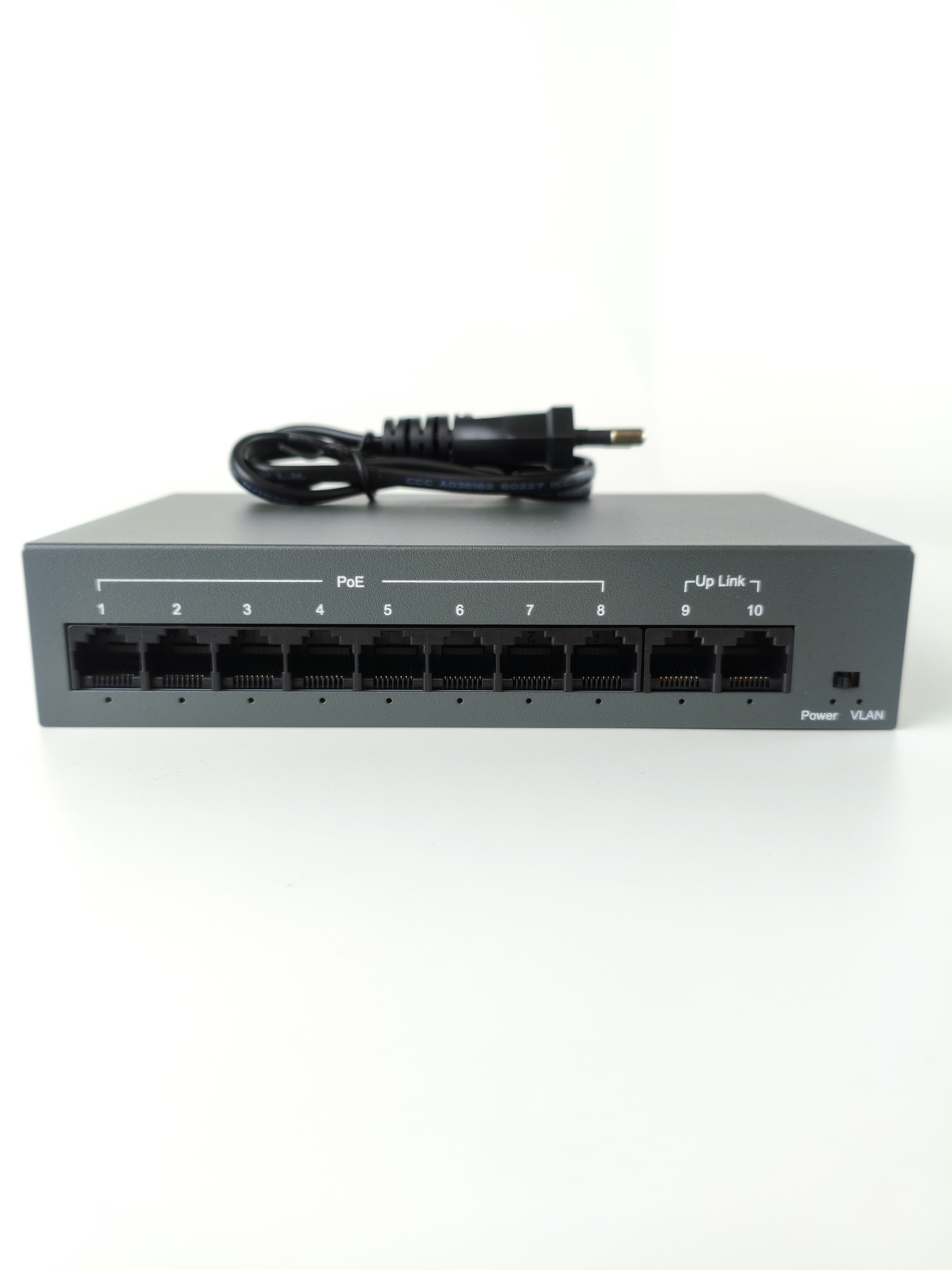

1. Порты и сетевые интерфейсы:

• 8 портов 10/100 Мбит/с с PoE: Порты 1-8 обеспечивают передачу данных и подачу питания по стандартам IEEE 802.3af/at.

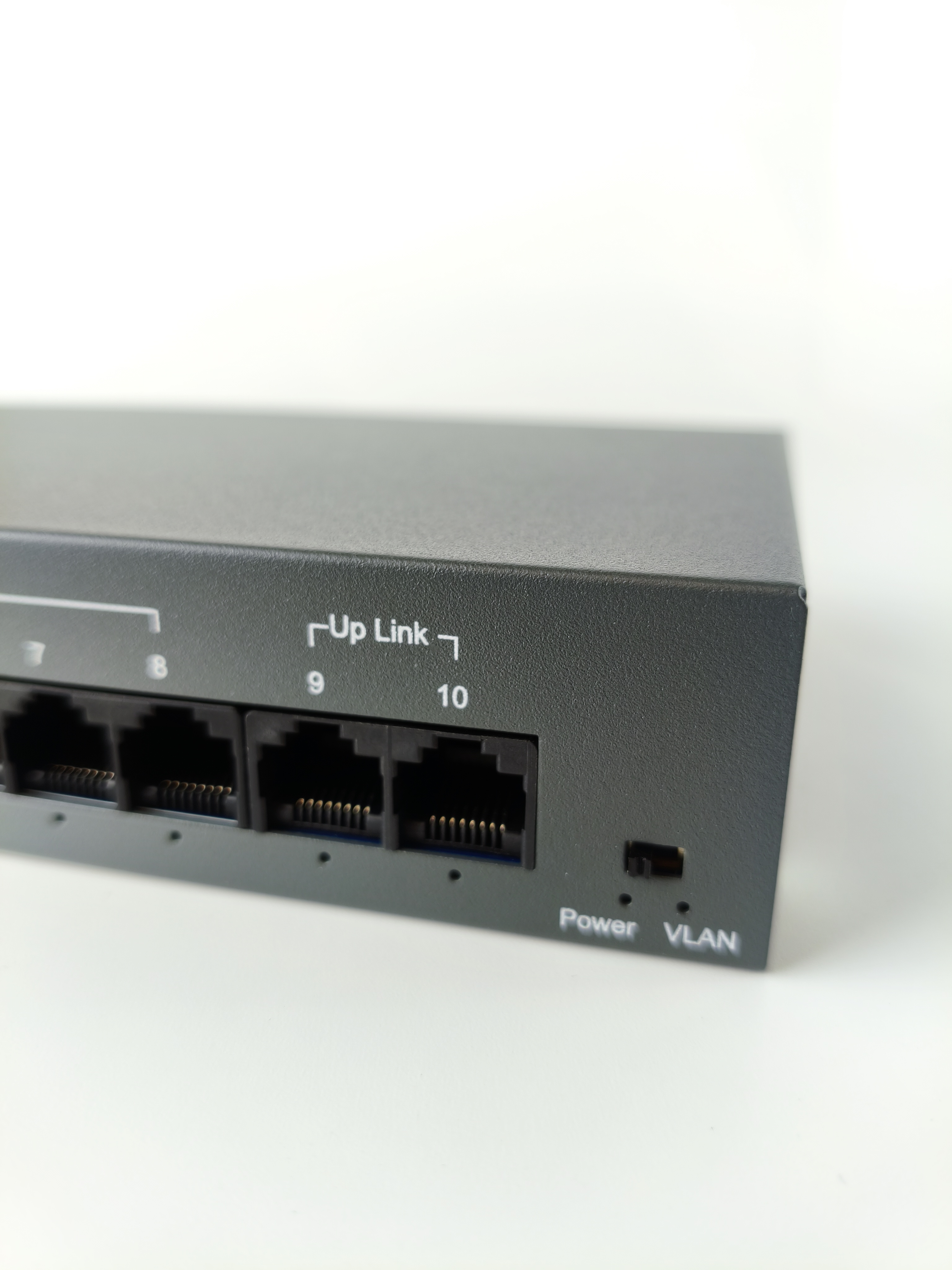

• 2 аплинк-порта 10/100/1000 Мбит/с: Порты 9 и 10 являются гигабитными и предназначены для подключения к вышестоящему сетевому оборудованию (маршрутизатору, серверу) или для агрегации трафика.

• Режим Extend: С помощью переключателя на корпусе порты 1-8 можно перевести в специальный режим, который увеличивает максимальную дальность передачи данных до 250 метров на скорости 10 Мбит/с. После переключения режима требуется перезагрузка устройства.

2. Функция Power over Ethernet (PoE):

• Стандарты: Поддержка IEEE 802.3af (до 15.4 Вт на порт) и IEEE 802.3at (до 30 Вт на порт).

• Бюджет питания: Общая мощность встроенного блока питания — 96 Вт.

• Ограничение: Одновременно можно запитать не более 4 устройств, потребляющих полную мощность по стандарту IEEE 802.3at (~25.5 Вт каждое).

• Разводка питания: Используется схема PoE-A (пары 1-2+ / 3-6-).

3. Аппаратные характеристики:

• Тип коммутатора: Неуправляемый (Plug-and-Play). Не требует настройки.

• Скорость коммутации: 12 Гбит/с.

• Размер таблицы MAC-адресов: 2K записей.

• Метод коммутации: Store-and-Forward (буферизация и проверка пакетов).

• Буферная память: 2.7 Мб.

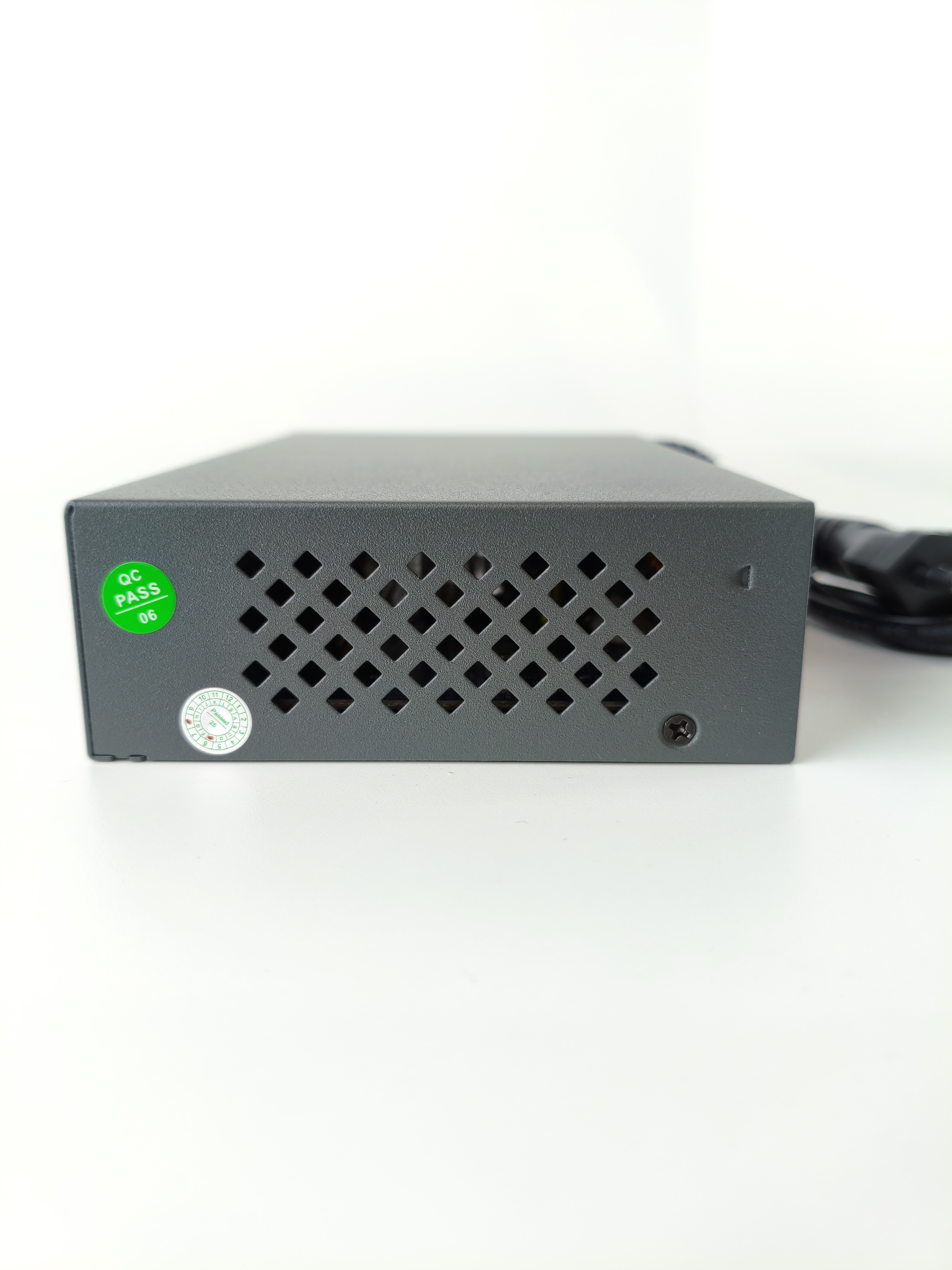

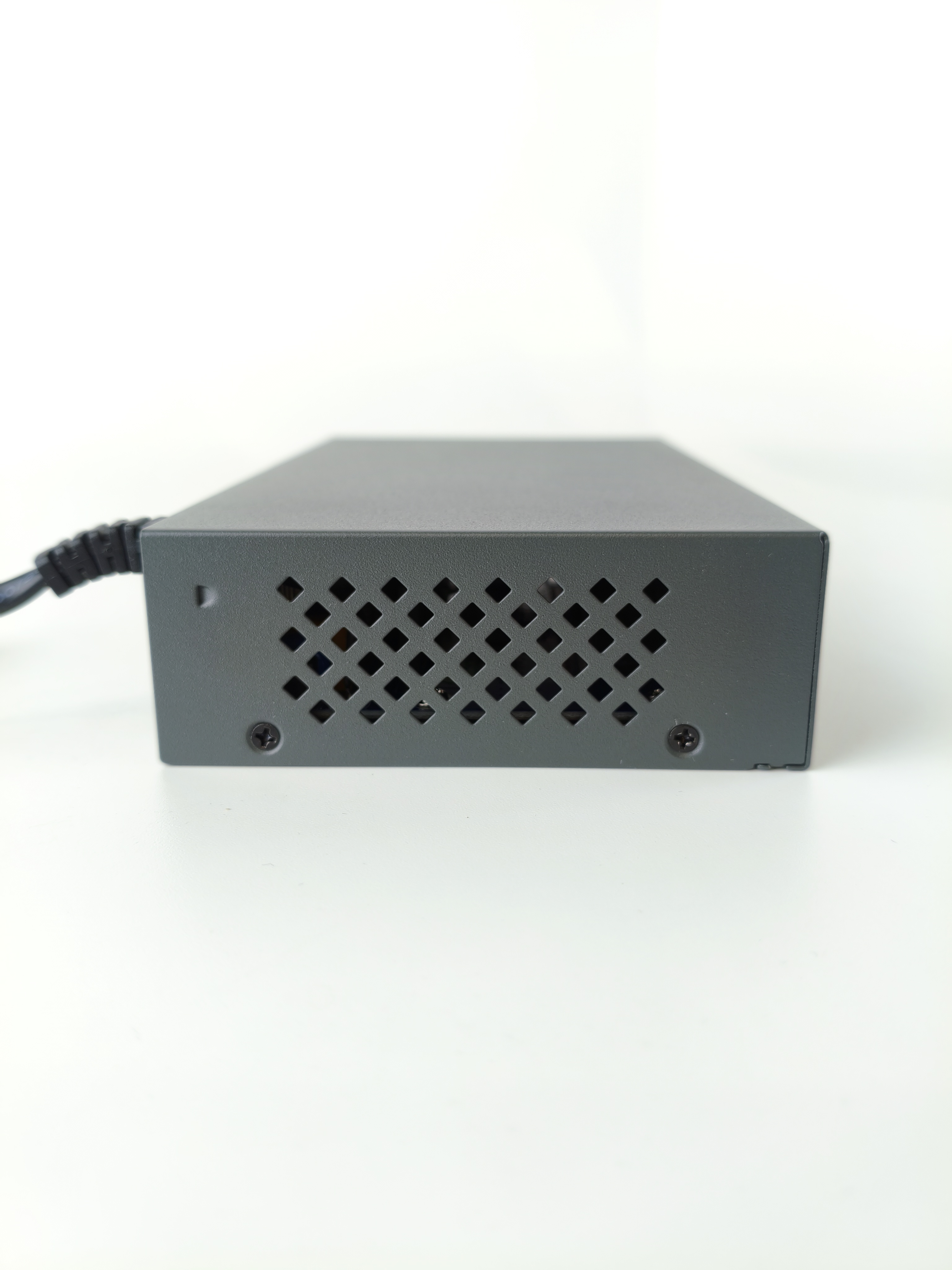

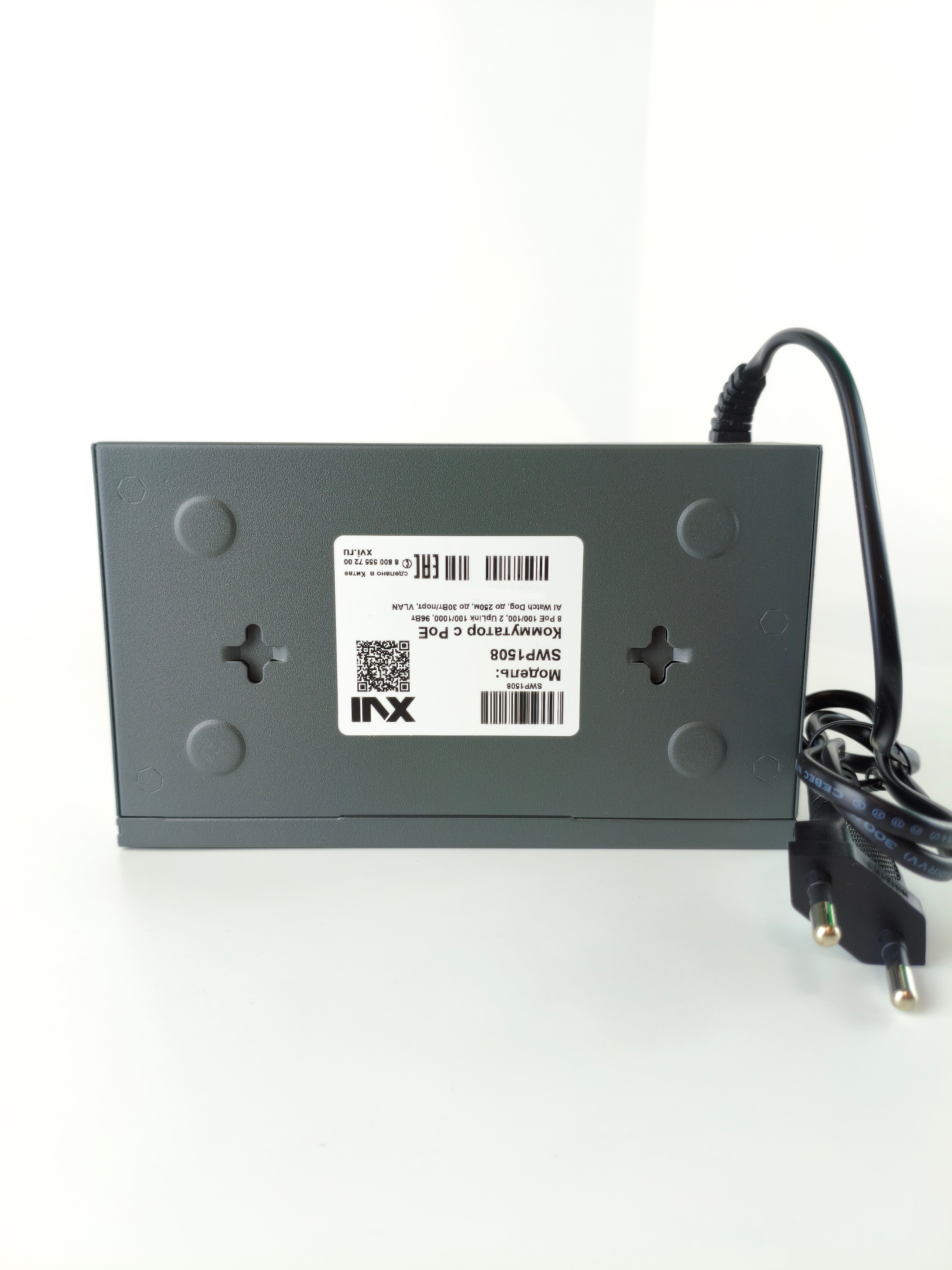

• Корпус: Металлический, обеспечивающий защиту и теплоотвод.

• Габариты: 200 x 118 x 44 мм (Д x Ш x В).

• Вес: 1 кг.

4. Индикаторы:

• Системные: Питание (Power), Превышение мощности PoE (Max. мощн. PoE).

• На портах: Link/Activity, Скорость (Speed), Активность PoE (PoE Activity), Ошибка PoE (PoE Error).

5. Условия эксплуатации:

• Влажность: До 90% без конденсата.

• Рекомендации:

  • Запрещено использовать в местах с высокой влажностью (подвалы, бассейны).

  • Для уличной установки требуется защитный кожух.

  • Все подключения должны проводиться квалифицированным специалистом.

  • Не вскрывать корпус (приводит к потере гарантии).

Области применения:

• Системы IP-видеонаблюдения: Для подключения и питания IP-камер.

• Беспроводные сети: Питание точек доступа Wi-Fi.

• Офисные и домашние сети: Подключение компьютеров, принтеров, NAS и IP-телефонов в условиях, где требуется подача питания по Ethernet.

Важные примечания:

• Требования к кабелю: Для подключения и корректной работы PoE необходим медный кабель UTP с сечением жилы не менее 24 AWG (0.511 мм).

• Мощность: Необходимо строго следить, чтобы суммарная потребляемая мощность всех подключенных PoE-устройств не превышала 96 Вт.

Итог:

XVI SWP1508 — это простое и эффективное решение для создания сети с PoE-питанием. Его ключевые особенности — наличие гигабитных аплинк-портов, функция увеличения дистанции до 250 метров и мощный (для своего класса) блок питания на 96 Вт, позволяющий питать энергоемкие устройства. Неуправляемый характер делает его максимально простым в использовании.
